Sistemas de defensa aérea navales en Latinoamérica.
Los sistemas de defensa aérea navales modernos deben ser capaces de detectar, enfrentar y neutralizar mediante el uso de misiles o artillería no sólo a las aeronaves atacantes, sino a su más grande enemigo: el misil antibuque. Las armadas de Latinoamérica utilizan diversos medios de misiles o montajes del tipo CIWS[01] y piezas de artillería de los más variados calibres. Aquí presentamos un panorama actualizado de estos sistemas en esa región.
Argentina
Destructores de la Clase Meko
Actualmente, la Armada Argentina encuadra, entre otras unidades, a 4 destructores de la Clase Meko 360H y 7 corbetas (4 Meko 140 y 3 A-69), así como un buque de transporte rápido multipropósito y 3 patrulleras de la Clase Intrépida, que disponen de una relativamente moderna capacidad para enfrentar amenazas aéreas. Los Meko 360H (Clase Almirante Brown) ARA Almirante Brown (D-10), ARA La Argentina (D-11), ARA Heroína (D-12) y ARA Sarandí (D-13) disponen para enfrentar las amenazas aéreas de un lanzador octuple Albatros MK-2 para misiles Aspide 1A. Estos ingenios (de guiado radárico semiactivo, que desarrollan una velocidad de Mach 4 y tienen un alcance máximo de 20 km., fueron recuperados a fines de 2008 tras ser sometidos a un proceso de remotorización a cargo del Instituto de Investigaciones Científicas y Técnicas de la Defensa (CITEDEF). La artillería de abordo la conforman un cañón Oto Melara de 127/54 mm. (capacidad de realizar 45 disparos por minuto y alcance contra blancos aéreos de 16 km.) y 4 montajes dobles Breda-Bofors 40/L70 de 40 mm.
Destructor ARA "La Argentina" (D-11) disparando un misil "Aspide 1A". Estos fueron recuperados a fines de 2008 tras ser sometidos a un proceso de remotorización, que estuvo a cargo del Instituto de Investigaciones Científicas y Técnicas de la Defensa (CITEDEF).
Las Meko 140 (Clase Espora) ARA Espora (P-41), ARA Rosales (P-42), ARA Spiro (P-43), ARA Parker (P-44), ARA Robinson (P-45) y ARA Gómez Roca (P-46), construidas en los astilleros de Río Santiago (Argentina) entre 1985 y 2004, cuentan con 1 cañón Oto Melara de 76/62 mm. Compatto y 2 montajes dobles Breda-Bofors 40/L70 de 40 mm., así como un de un par de ametralladoras Browning M-2HB de 12,7 mm.
El cañón Oto Melara de 127/54 mm. de una fragata de la Clase “Lupo” abriendo fuego.
En cambio, las A-69 (Clase Drummond) ARA Drummond (P-31), ARA Guerrico (P-32) y ARA Granville (P-33), aparte de un cañón Creusot-Loire Mod. 68 de 100/55 mm. –60 disparos por minuto (dpm) y 17 km. de alcance– tienen 1 montaje doble Breda-Bofors 40/L70, 2 GIAT F2 de 20 mm. (720 dpm y 1.500 m. de alcance efectivo) y 2 Browning M-2HB. El buque de transporte rápido multipropósito ARA Hércules (B-52)[02], originalmente un destructor Tipo 42 reconvertido en el año 2000, tan solo dispone de 1 cañón Vickers MK-8 Mod.0 de 114/55 mm. y 2 Oerlikon MK-7 de 20 mm. Por último, las patrulleras de la Clase Intrépida (Lurssen 45) ARA Intrépida (P-85) y ARA Indómita (P-86) están armadas con 1 Oto Melara de 76/62 mm Compatto y un par de Bofors 40/L70 mm. en montajes simples.
Brasil
Portaviones São Paulo (Clase Clemenceau)
En la Marinha de Brasil el núcleo operativo de la flota está conformado por el portaviones São Paulo (Clase Clemenceau), 8 fragatas (5 de la Clase Niteroi y 3 Tipo 22) y 5 corbetas (4 de la Clase Inhauma y una 1 de la Almirante Barroso). A estas unidades se suman, entre otras, 3 buques de asalto anfibio y unas 50 lanchas patrulleras (tanto marítimas como fluviales), barreminas y avisos. El São Paulo (A-12), buque insignia de la Escuadra que fue incorporado en noviembre de 2000, opera 2 lanzadores óctuples de misiles Crotale EDIR (Ecartométrie Différentielle Infrarouge) encargados de neutralizar no sólo la amenaza aérea, sino la de misiles antibuque. De guiado radarico semiactivo, tiene una longitud de 2,35 m. y un peso de 76 kg. (de los que 13 corresponden a la cabeza de combate), siendo su alcance de 13 km. Adicionalmente, dispone de 2 Bofors/BAE Systems Trinity MK-3 de 40 mm. (300 dpm y alcance máximo de 10 km.) y 5 ametralladoras M-2HB.
Fragatas de la Clase Niteroi
Las de la Clase Niteroi –Niteroi (F-40), Defensora (F-41), Constitución (F-42), Liberal (F-43), Independencia (F-44) y Unión (F-45)–, incorporadas en el periodo 1976-80 vía el Programa de Renovación y Ampliación de la Escuadra, están armadas con un lanzador Albatros MK-2 para misiles Aspide 1A enlazado a un control de tiro RTN-30X Orion (39 km. de alcance). Las piezas de artillería son 1 Vickers MK-8 Mod.0 de 114/55 mm. (22 km. de alcance) y 2 Bofors/BAE Systems Trinity MK-3 de 40 mm. Por su parte, las Tipo 22 Batch 1 –Greenhalgh (F-46), Bosisio (F-48), y Rademaker (F-49)–, adquiridas a la Royal Navy entre 1995 y 1997, disponen de 2 lanzadores de misiles GWS-25 Sea Wolf (cada uno con 32 misiles de dotación) asociados a radares de control de tiro 910/911, así como 2 montajes simples Bofors 40/L70 y 2 Oerlikon BMARC GAM-BO1 de 20 mm.
Corbetas de la Clase Inhauma
Las Clase Inhauma –Inhauma (V-30), Jaceguai (V-31), Julio de Noronha (V-32) y Frontin (V-33)–, diseñadas y construidas entre 1984 y 1994, montan 1 cañón Vickers MK-8 Mod.0 de 114/55 mm. y 2 Bofors/BAE Systems Trinity MK-3 de 40 mm. (con sistema de puntería optronico EOS-400); mientras que la Almirante Barroso (V-34) –versión mejorada de las Inhauma en cuanto a armamento y sensores– monta un Vickers MK-8 Mod.0 y 1 Trinity MK-3 asociados al control RTN-30X Orion. Entre las unidades de apoyo, con una reducida capacidad de defensa aérea, figuran el buque de asalto anfibio Mattoso Maia (G-28) de la Clase Newport, que dispone de un CIWS MK-15 Vulcan Phalanx de 20 mm. (4.500 dpm y alcance efectivo de 500 a 1.500 m. y un máximo de 3,5 km.) y las patrulleras de la Clase Grajau: Grajau (P-40), Guaiba (P-41), Grauna (P-42), Goina (P-43), Guajara (P-44), Guapore (P-45), Gurupa (P-46), Gurupi (P-47), Guanabara (P-48), Guaruja (P-49), Guaratuba (P-50) y Gravatai (P-51),que disponen de 1 40/L70 Mod. 1958 y 2 BMARC GAM-BO1 de 20 mm.
Chile
La Armada alinea en su Escuadra a 8 fragatas (1 Tipo 22, 3 Tipo 23, 2 de la Clase L y 2 de la M), adquiridas en el marco del Proyecto Puente II/III entre 2003 y 2008, que se encargan, además de custodiar la soberanía nacional, del control y fiscalización del mar, hasta el borde de las 200 millas que comprende la Zona Económica Exclusiva del país. La Tipo 22 Batch 2 (Clase Boxer) Almirante Williams (FF-19) está armada, tras la modernización a la que fue sometida en ASMAR en 2009, con 2 lanzadores verticales de misiles Barak 1 (asociados a sus respectivos radares de control de tiro ELTA EL/M2221)[03] que brindan protección antiaérea y antimisil, al igual que contra armas Stand Off a corto alcance. El Barak 1, de guía CLOS (Command to Line Of Sigth), tiene un peso total de 98 kg. (cabeza de combate de 22 kg.) y desarrolla una velocidad de 720 m/seg., siendo su alcance mínimo de entre 500 m. y 5,5 km. contra blancos aéreos. El máximo es de 10 a 12 km. Además, ahora dispone de 1 cañón Oto Melara de 76 mm. Super Rapid (asociado al control de tiro Maiten-3/CH de DESA) y un par de cañones BMARC GAM-BO1.
Las Tipo 23 (Clase Duke) Almirante Cochrane (FF-05), Almirante Condell (FF-06) y Almirante Lynch (FF-06) fueron incorporadas en 2006 y montan un lanzador vertical GWS-26 de 32 celdas para misiles Sea Wolf. La artillería comprende un cañón Vickers MK-8 Mod.1 de 114/55 mm. y 2 MSI DS30B MK-2 de 30 mm. Estos últimos, operados por un solo hombre, son capaces de realizar 650 dpm y tienen un alcance máximo de unos 3 km. Las Clase L (Clase Jacob Van Heemskerck) Capitán Prat (FFG-11) y Almirante Latorre (FFG-14) están diseñadas para brindar protección aérea a la Escuadra y montan a proa un lanzador óctuple MK.29 para misiles RIM-7 Sea Sparrow (alcance de 14 km.) y a popa uno simple MK-13 Mod. 4 para misiles RIM-66E Standard SM-1MR. De guiado radárico semiactivo, el SM-1MR Block VI –sin duda uno de los más modernos y letales sistemas de defensa aérea en Latinoamérica– tiene un peso de 449 kg., vuela a Mach 3,5 y su alcance es de 46 km. La defensa a corta distancia recae en 2 BMARC GAM-BO1 y en 1 CIWS SGE-30 Goalkeeper de 30 mm. Este sistema de lucha antimisil (basado en el GAU-8 Avenger) tiene un peso de 6.800 kg., capacidad de giro de 360º y funciona en modo completamente automático. La cadencia de fuego es de 4.200 dpm (1.190 cartuchos listos para disparar) y un rango de letalidad que cubre desde los 200 m. hasta los 3 km., con capacidad de disparo estimada en 75 por seg.
Las fragatas del la Clase M (Karel Doorman)
La Armada de Colombia opera con 4 afragatas de la Clase Almirante Padilla(FS-1500): ARC Almirante Padilla (FM-51), ARC Caldas (FM-52), ARC Antioquia (FM-53) y ARC Independiente (FM-54), que fueron comisionadas en 1983-87. Su defensa aérea corre por cuenta, tras el proceso de modernización realizado entre 2010-11, de 1 cañón Oto Melara de 76/62 mm. Strales (que incorpora munición Dart[04] y un sistema de guía de radiofrecuencia) enlazado a un control de tiro Sting-EO MK-2 y 1 montaje doble Breda-Bofors 40/L70 con control de tiro Thales Mirador I. Adicionalmente, las Almirante Padilla disponen de 2 lanzadores dobles de misiles MBDA Mistral/Simbad de guiado infrarrojo y de 5,3 km. de alcance.
Ecuador

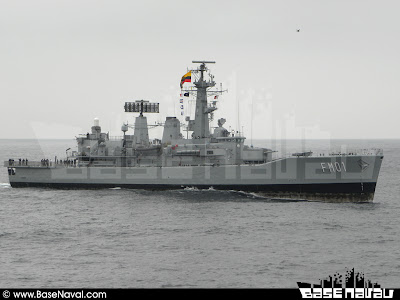

En la Armada del Ecuador la Escuadra está encabezada por 2 fragatas de la Clase Leander Batch 3, la BAE Presidente Alfaro (FM-01) y la BAE Morán Valverde (FM-02), adquiridas a Chile en marzo de 2008, que cuentan con un montaje doble de Vickers MK-6 de 114/45 mm. (alcance de 19 km. contra blancos de superficie y 6 contra aéreos), 1 CIWS MK-15 Vulcan Phalanx de 20 mm. y 2 Oerlikon MK.9 de 20 mm. (2 km. de alcance). Adicionalmente, aunque no ha podido ser confirmado, dispondrían de al menos 3 lanzadores dobles de misiles MBDA Mistral/Simbad. A estas unidades se suman las 6 corbetas de la Clase Esmeraldas: BAE Esmeraldas (CM-11), BAE Manabí (CM-12), BAE Los Ríos (CM-13), BAE El Oro (CM-14), BAE Galápagos (CM-15) y BAE Loja (CM-16), que montan 1 lanzador cuádruple Albatros MK-2 para misiles Aspide 1A y 2 piezas de artillería: 1 cañón Oto Melara de 76/62 mm. Compatto y 1 montaje doble Breda-Bofors 40/L70; al igual que 3 lanchas misileras de la Clase Quito (Lursen 45): BAE Quito (LM-21), BAE Guayaquil (LM-23) y BAE Cuenca (LM-24) con 1 Oto Melara de 76/62 mm.
Compatto y 1 montaje doble Oerlikon GDM-A de 35 mm. (1.100 dpm y alcance de 5 km. contra blancos aéreos).
Peru
Crucero ligero misilero de la Clase De Ruyter
La Marina de Guerra del Perú agrupa en su Escuadra, ente dependiente de la Comandancia General de Operaciones del Pacífico (COMOPERPAC), al crucero ligero misilero de la Clase De Ruyter, 8 fragatas de la Clase Lupo (4 Carvajal y 4 Aguirre) y 6 corbetas de la Clase PR-72P. El BAP Almirante Grau (CLM-81) –buque insignia de la Escuadra, que sería pasado a la reserva naval en el curso de 2012– dispone para la defensa aérea de 2 montajes dobles Breda-Bofors 40/L70 ubicados a ambos lados de la superestructura, a la altura del puente de mando, y de 4 Bofors 40/L70. Además, cuenta como último recurso ante una amenaza aérea con al menos 6 MANPADS 9K38 Igla (SA-18 Grouse).
Fragata Clase Lupo (Carbajal
Las Clase Lupo (Carbajal) BAP Carbajal (FM-51), BAP Villavisencio (FM-52), BAP Montero (FM-53) y BAP Mariategui (FM-54) montan 1 lanzador Albatros MK.2 para Aspide 1A, en tanto que las Aguirre -BAP Aguirre (FM-55), BAP Palacios (FM-56), BAP Bolognesi (FM-57) y BAP Quiñones (FM-58)-, adquiridas a Italia en 2004-05, disponen de 1 lanzador MK.29[05] para misiles RIM-7M/P Sea Sparrow. La artillería en ambas clases está conformada por 1 Oto Melara de 127/54 mm. y 2 montajes dobles Breda-Bofors 40/L70 (cada uno con 736 proyectiles para uso inmediato). El tiempo de reacción desde la detección de la amenaza hasta la apertura de fuego es muy corto, siendo la cadencia de fuego de 600 dpm y el alcance de 6 km. contra blancos de superficie y 4 (con un radio de destrucción de 900 m.) frente a los aéreos.
Corbetas de la Clase PR-72P
En cambio, las corbetas de la Clase PR-72P BAP Velarde (CM-21), BAP Santillana, (CM-22), BAP De Los Heros (CM-23), BAP Herrera (CM-24), BAP Larrea (CM-25) y BAP Sánchez Carrión (CM-26) van armadas con 1 Oto Melara de 76/62 mm. Compatto y 1 montaje doble Breda-Bofors 40/L70 de 40 mm. De las unidades fluviales, a las órdenes de la Comandancia General de Operaciones de la Amazonía (COMOPERAMA), la única con una cierta capacidad de defensa aérea era la cañonera BAP Clavero (CF-15), que disponía de 6 MANPADS 9K38 Igla (SA-18 Grouse). Es importante anotar que las 2 cañoneras de la Clase Amazonas, BAP Amazonas (CF-11) y BAP Loreto (CF-12), y 2 de la Ucayali -BAP Ucayali (CF-13) y BAP Marañon (CF-14)- serían sumamente vulnerables ante un ataque aéreo, pues sólo cuentan con cañones MK.26 de 76/50 mm, 40/L60 y Oerlikon MK.10 de 20 mm.
En la Armada Nacional Uruguaya las capacidades de defensa aérea son, por decir lo menos, completamente inadecuadas, ya que las fragatas de la Clase João Belo –ROU Uruguay (ROU-01) y ROU Pedro Campbell (ROU-02)–, transferidas por Portugal en abril de 2008, disponen de 2 cañones Creusot-Loire Mod. 53 de 100/55 mm. y un par de Bofors 40/L60 de 40 mm.
Venezuela
Fragaya Clase Mariscal Sucre Venezuela
Al otro extremo de Sudamérica, la Armada de la República Bolivariana de Venezuela alinea 6 Lupo (Clase Mariscal Sucre): ANBV Mariscal Sucre (F-21) –ANBV Almirante Brion (F-22), ANBV General Urdaneta (F-23), ANBV General Soublette (F-24), ANBV General Salom (F-25) y ANBV Almirante García (F-26)– incorporadas entre 1980 y 1982, que básicamente disponen del mismo armamento que sus similares peruanas, es decir, 1 cañón Oto Melara de 127/54 mm, 2 montajes dobles Breda-Bofors 40/L70 de 40 mm. y 1 lanzador Albatros MK-2 para misiles Aspide 1A. Sus sensores son bastante más modernos, ya que tras la modernización a la que fueron sometidas entre 1998 y 2002 se les dotó de un radar multifunción Elta EL/M2238 Star 3D[06] para vigilancia, búsqueda y alerta temprana, que también designa blancos a los sistemas de armas de superficie, así como a los de control de tiro antiaéreo y antimisil.
OPV (Offshore Patrol Vessel) de la Clase Guaiqueri
Sus unidades mas modernas, los OPV (Offshore Patrol Vessel) de la Clase Guaiqueri (Avante 2400) –ANBV Guariqueri (PC-21), ANBV Warao (PC-22), ANBV Yekuana (PC-23) y ANBV Kariña (PC-24)–, diseñados y cosntruidos por Navantia, montan 1 cañón Oto Melara de 76/62 mm. Super Rapid, 1 CIWS Rheinmetall GDM-008 Millennium de 35 mm. con munición AHEAD y un par de M-2HB enlazados al Sistema de Control de Combate Thales Tacticos y al radar multifunción Smart-S MK-2E/F, así como a los controles de tiro Sting-EO MK-2 y Mirador I. El Rheinmetall GDM-008 Millennium es un cañón revolver de 35 mm. (dotado con 228 proyectiles) capaz de realizar 1.000 dpm, estimándose la velocidad inicial del proyectil en boca en 1.400 m/seg. Una ráfaga típica de 24 disparos (apenas 1 segundo y fracción de fuego) cubre completamente la zona de encuentro de un avión o misil que se aproxima con 3.600 subproyectiles de tungsteno de alta densidad. El alcance efectivo con la munición de 35 mm. AHEAD (Advanced Hit Efficiency and Destruction) es de 1.200 a 2.000 m. contra misiles antibuque y de 4.000 contra blancos aéreos, de superficie y costeros.
Cuba
Mexico
Fragatas de la Clase Bronstein
La Armada de México dispone de 6 fragatas (2 de la Clase Bronstein y 4 Knox), así como de 2 destructores (1 Edsall y 1 Gearing FRAM II) y 2 lanchas misileras Saar 4.5, que operan a ordenes de la Fuerza Naval del Golfo, con sede en Tuxpan de Rodríguez Cano (Veracruz), y de la Fuerza Naval del Pacifico, asentada en Manzanillo (Colima). Además, dispone de 32 patrulleros oceánicos: 4 de la Clase Durango, 4 Holzinger, 4 Oxaca, 3 Sierra, 6 Uribe y 11 Valle. Las Bronstein (Clase Bravo) ARM Nicolás Bravo (F-201) y ARM Hermenegildo Galeana (F-202), transferidas por los Estados Unidos vía FMS (Foreign Military Sales) en 1993, enfrentan las amenazas aéreas con tan sólo 1 montaje doble MK.33 de 76/50 mm. (20 dpm y alcance máximo de 13 km. en tiro de superficie); mientras que las Knox (Clase Allende) –ARM Ignacio Allende (F-211), ARM Mariano Abasolo (F-212), ARM Guadalupe Victoria (F-213) y ARM Francisco Javier Mina (F-214)–, incorporadas entre 1997-2000, con 1 cañón MK.42 de 127 mm., a excepción de la ARM Ignacio Allende, que es la única que monta un lanzador MK.25 para misiles RIM-7 Sea Sparrow, el cual, de acuerdo a información extraoficial, nunca estuvo en condiciones operacionales.
Destructor Gearing FRAM II
Los 2 destructores, tanto el ARM Manuel Azueta (D-111) como el ARM Netzahualcoyotl (D-102), son unidades poco adecuadas, dada su obsolescencia y pobre armamento, para hacer frente a las amenazas aéreas. El ARM Manuel Azueta –de la Clase Edsall, incorporado en 1973 y que cumple funciones de entrenamiento– está armado con 3 cañones MK.26 de 76/50 mm. (20 dpm y 13,5 km. de alcance en tiro de superficie), 6 Bofors de 40 mm: 2 montajes dobles 40/L60 y 4 simples 40/L60 y un par de Oerlikon MK.10 de 20 mm. Por su parte, el ARM Netzahualcoyotl –de la Gearing FRAM I, adquirido en 1982– cuenta con tan solo con 1 MK.38 de 127 mm.
Saar 4.5 (Clase Aliya) ARM Huracán
Las unidades mas modernas de la Armada mexicana, por increíble que pueda parecer, son las Saar 4.5 (Clase Aliya) ARM Huracán (A-301) y ARM Tormenta (A-302), entregadas en agosto de 2004, que montan 2 cañones Oerlikon MK.10 y un CIWS MK.15 Vulcan Phalanx de 20 mm., así como 4 M-2HB.
Patrulleros oceánicos de la Clase Durango
Finalmente, de los 32 patrulleros oceánicos con que cuenta destacan los 4 de la Clase Durango –ARM Durango (PO-151), ARM Sonora (PO-152), ARM Guanajuato (PO-153) y ARM Veracruz (PO-154)– y los 4 Sierra –ARM Sierra (PO-141), ARM Juárez (PO-142), ARM Prieto (PO-143) y ARM Romero (PO-144)–, que montan 1 Bofors MK.53 de 57 mm. con 120 proyectiles, que puede realizar 200 dpm (con velocidad del proyectil en boca de 1.035 m/seg.) y tiene un alcance máximo de 17 km. Las Durango, incorporadas entre 2000 y 2001, se diferencian de las Sierra por contar con un MANPADS 9K38 Igla-1 (SA-18 Grouse). Por último, agregamos a los 4 Oaxaca –ARM Oaxaca (PO-161), ARM Baja California (PO-162), ARM Independencia (PO-163) y ARM Centenario de la Revolución (PO-164)[07]–, diseñados por la Armada Mexicana y construidos en sus astilleros de Tampico y Salina Cruz, cuentan con 1 Oto Melara de 76/62 mm. Compatto y 2 30/SAFS de 30 mm. (700 dpm y unos 3 km. de alcance efectivo) y 2 montajes automáticos Mod.517 de 12,7 mm.
